        • 產品參數
        • 產品圖紙
        • 使用說明

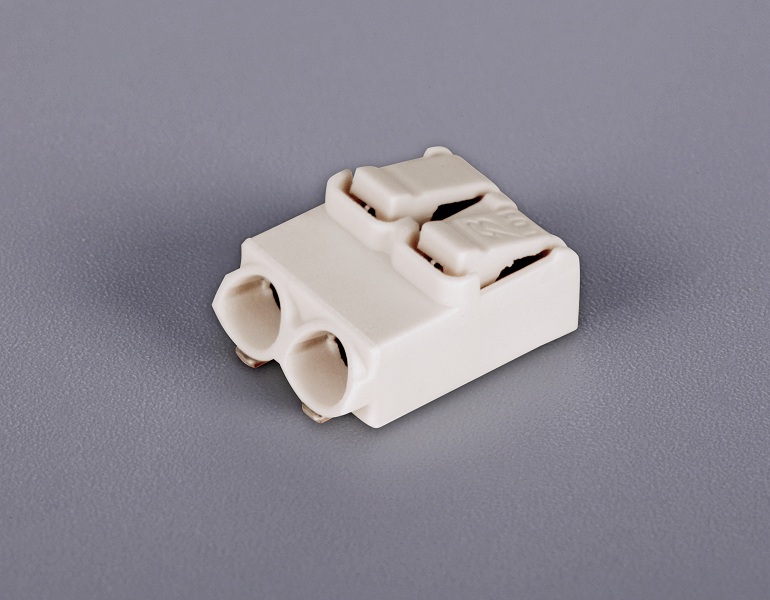

        產品型號L01-N2P
        電氣參數

        IEC/ENUL
        額定電壓(V)160300
        額定電流(A)99
        連接參數

        IEC/ENUL
        連接容量實芯線0.2-0.75mm2AWG 18-24
        絞合線0.2-0.75mm2AWG 18-24
        軟線0.2-0.75mm2-
        剝線長度8-9
        接線方式直插
        可重復接線
        單極/多極多極
        位數2
        產品固定方式
        回流焊
        材料
        絕緣材料材質聚酰胺46
        防火等級UL 94V-0
        裝箱數量
        9000

        操作指引與注意事項

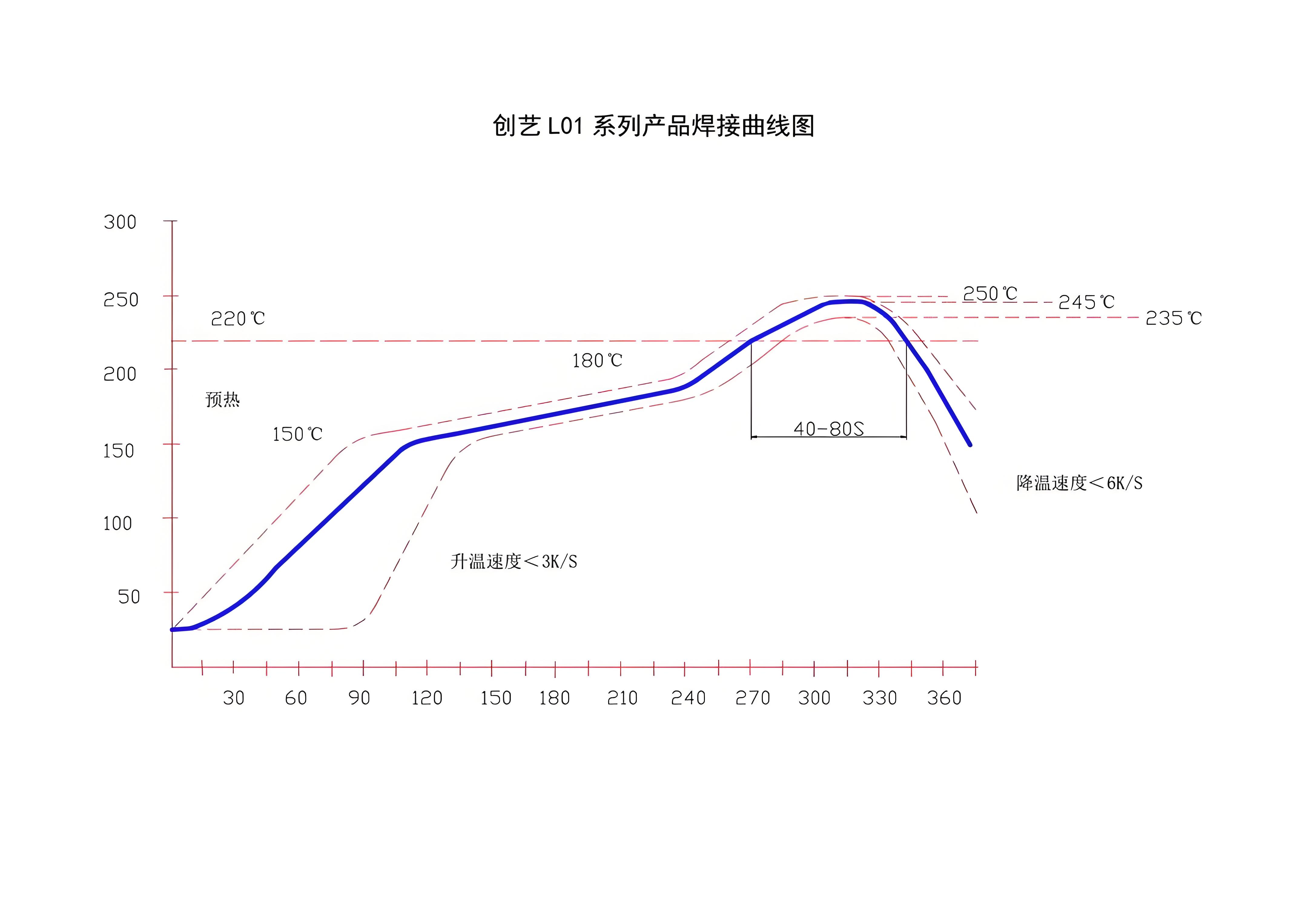

        1、本產品適用于回流焊接工藝。回流焊接預熱區工藝指引:預熱時間80-150秒。(1、有鉛錫膏,室溫至130℃,升溫速度2.5℃/秒以下。2、無鉛錫膏,室溫至130℃,升溫速度1-3℃/秒。)由于各用戶具體應用所要加工的組件在規格、構造、精度及焊接機器和焊劑都不盡相同,所以我們建議用戶在正式焊接之前首先進行試驗以確保產品及生產工藝的高度契合。由于進行回流焊接的具體溫度和時間會有所差異,接線端子可能會產生一定的顏色偏差。但是不會影響接線端子的使用功能。



        2、關于SMD (表面貼裝器件) 位置模板的建議:材料厚度:130-150μm;布局與焊針布局相同或大于焊針布局20%。



        3、倉存指引:為了防止產品變潮,保證其質量要求,倉內需保持溫度在-15℃-+30℃且相對濕度在20%RH-75%RH,存放時間最長為9個月。(已拆封未生產的請拆出防潮包裝袋,整卷放置在倉內溫度在20℃-30℃且相對濕度在20%RH-75%RH,24小時后再使用。)

        產品型號編碼

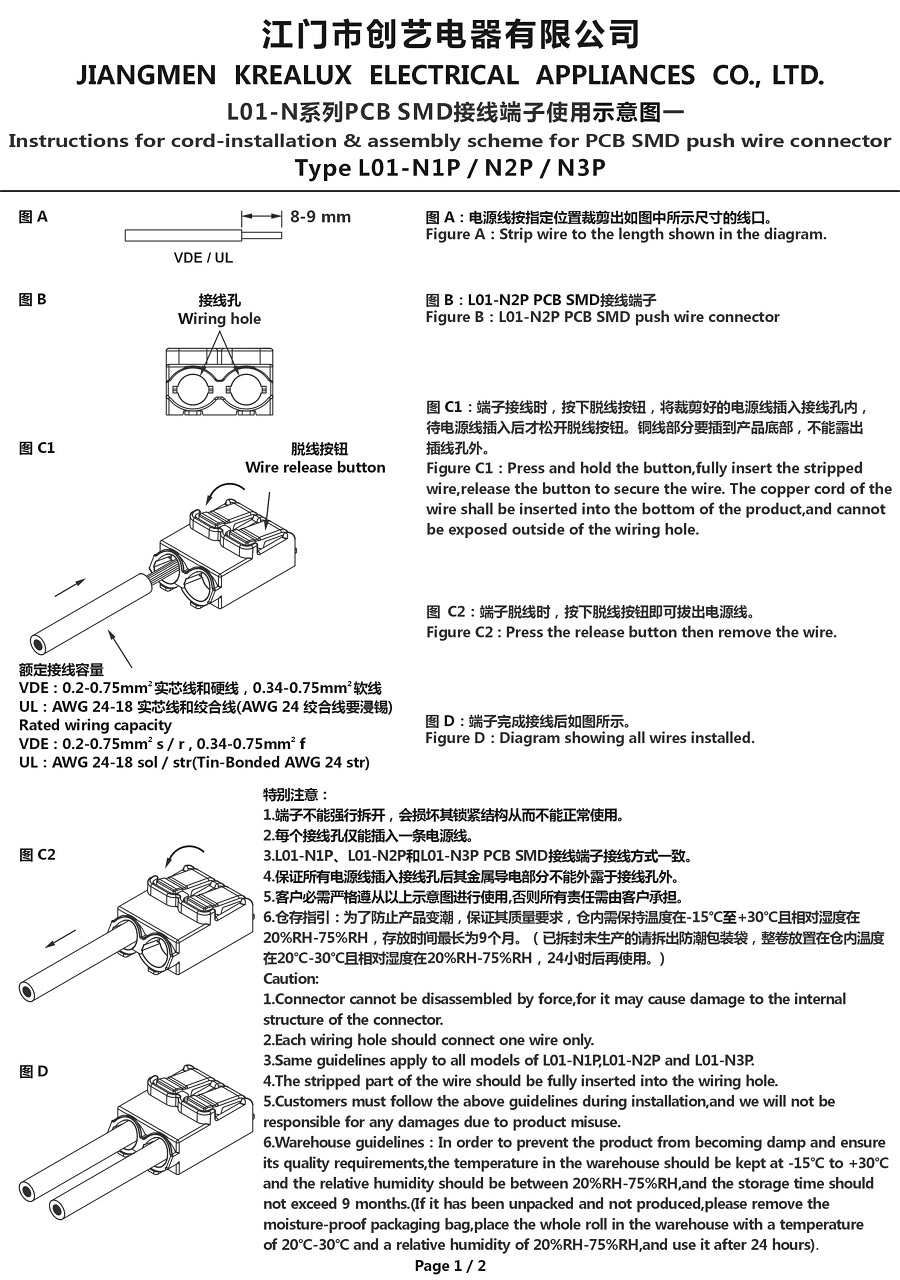

        L01-N系列接線端子使用示意圖一 25-7-22.jpg

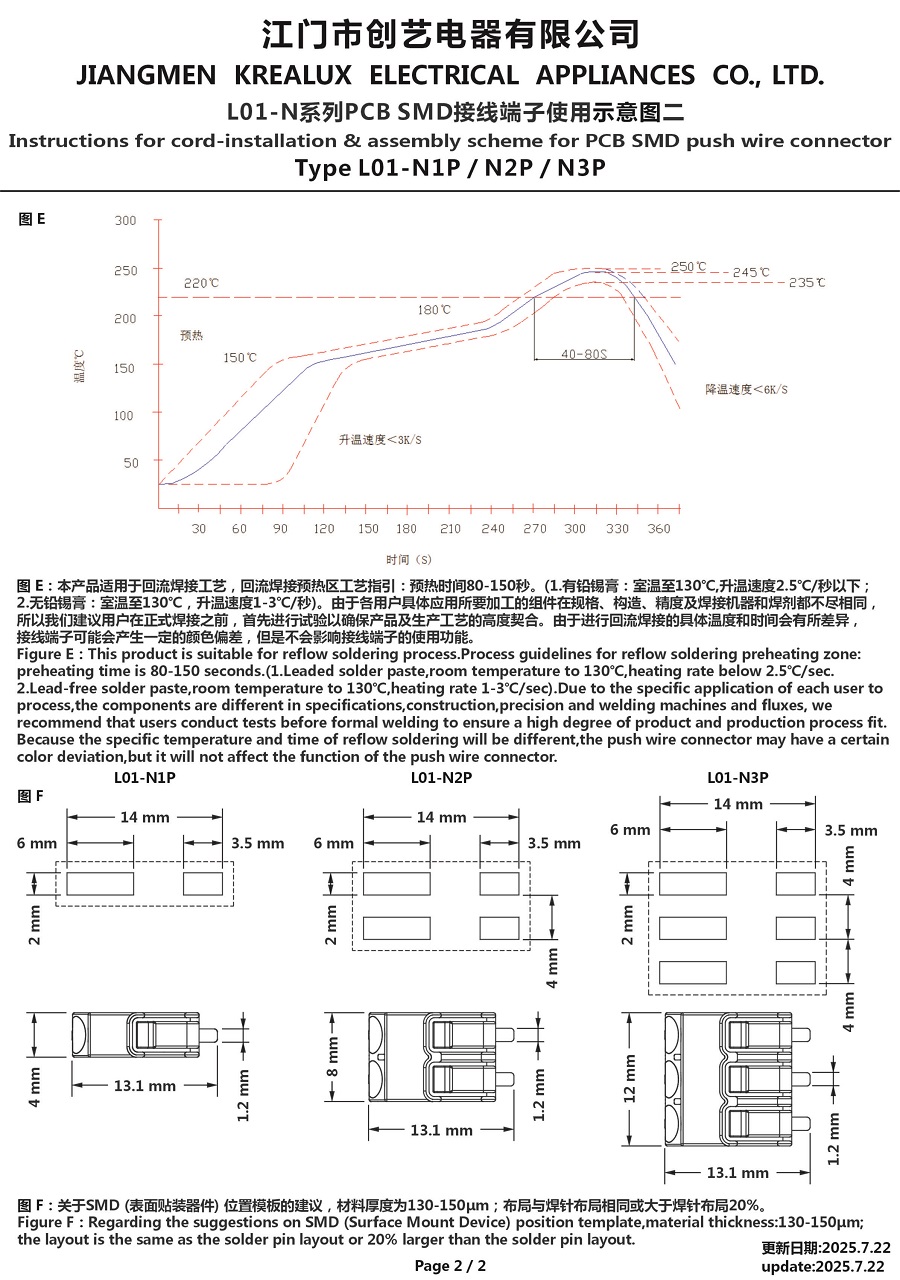

        L01-N系列接線端子使用示意圖二 25-7-22.jpg

        • 江門市
          創藝電器有限公司
